實驗室中的家具與設施需要與實驗室開展的業務相適應,同樣會對校準/檢測結果的有效性與準確性產生影響,所以,是直接影響證書/報告的質量要素之一，小代這就帶你盤點下實驗室里的家具與設施吧!看看有沒有遺漏些什么!



一、實驗臺

實驗室中央臺/書桌等實驗室輔助設施的設置和設計應保證出口的通暢和實驗室內活動的方便，設計人員應根據中央臺功能和主要固定設備的位置將實驗室分區!

1. 實驗臺的分類

實驗臺分類宜遵循如下原則：

按結構形式分：固定式實驗臺、組合式實驗臺。

(1) 固定式實驗臺：

固定式實驗臺的形式很多，國內至今仍普遍采用。常見的用鋼筋混凝土結構的臺面和磚砌支座，臺下為木制器皿柜，臺面上用白色瓷磚、水磨石、大理石或天然花崗巖等。這類實驗室堅固耐用，耐高溫，而且平穩，常用于天平臺、高溫爐臺以及測光儀器臺等。

(2) 組合式實驗臺：

依靠自身的構造形式，分為幾個獨立的部分，分別制作，然后，組合在一起。其優點使可以靈活布置實驗室，便于運輸，便于系列化生產。

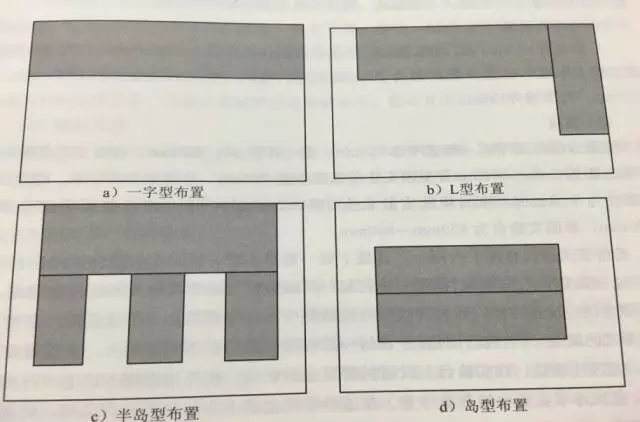

——按布局形式分：一字型、L型、半島型、島型(見圖);

一字型實驗臺適用于小型實驗室或大型實驗室邊臺：

①L型實驗臺與實驗室的兩相臨墻壁平行布置且留維修通道;

②中央實驗室臺可做島型，便于工作人員活動并可以快速接近緊急設備或出口，當實驗室兩側或兩端有確定的出口時可采用半島形實驗臺。

※自然采光實驗室，實驗臺與有采光窗的外墻不宜平行布置，對進深較大的實驗室，宜采用與外墻成直角的半島型和一字型實驗臺結合使用的平面布置，并避免把一字型實驗臺設在窗下。

2.實驗臺的規格和用途：

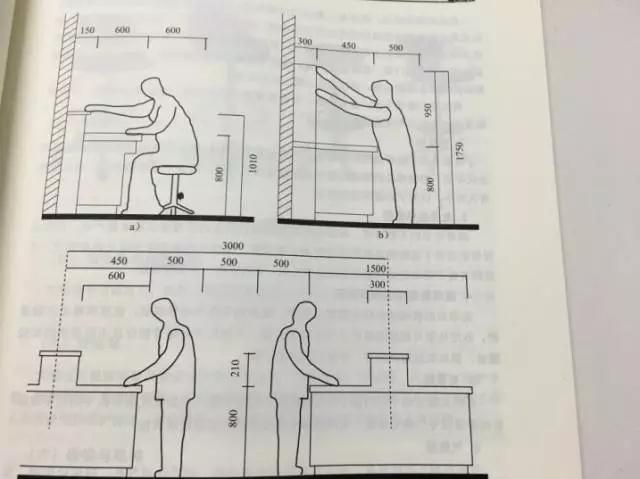

實驗臺的臺面高宜為800mm-900mm，單面實驗臺寬度為650mm-800mm，雙面實驗臺寬度宜為1500mm，長度應按實驗的具體要求確定。

(1) 長度

每名實驗人員所需要的實驗臺長度，由于實驗性質的不同，其取值的幅度差別很大。做實驗通常宜考慮每人1200mm最小不應小于1000mm，而有機化學實驗臺則須考慮長一些，可取1400mm-1600mm。美國的教學實驗臺每人的長度為1220mm-1750mm。科研人員所需的實驗臺長度應考慮各科研人員對其所從事的實驗的具體要求，美國為每人3500mm-4000mm，德國和瑞士為每人3000mm。

(2) 臺面高度

一般宜取850mm高，如果男實驗人員占較高比率也可考慮取900mm，對某種特殊的實驗工作也有做成較低的，如，高750mm左右。美國、德國的實驗臺高度900mm-920mm，日本為800mm。

(3)寬度

實驗臺的每面凈寬一般宜考慮750mm，最小不宜少于600mm，臺面上藥品架部分可考慮寬200-300mm。美國實驗臺每面凈寬584mm，雙面為1470mm。英國雙面試驗臺為1530mm，德國雙面實驗臺為1550mm-1700mm，建議雙面實驗臺采用1500mm，單面實驗臺為650-850mm。

3.實驗臺臺面：

目前，我國市售的臺面材料主要有以下幾種：

① 木臺面;

② 水泥石料臺面;

③ 鋼筋混凝土結構臺面;

④ 鋼制臺面;

⑤ 合成樹脂臺面;

⑥ 耐蝕理化板臺面;

⑦ 薄型實心理化板臺面;

⑧ 整體實芯理化板臺面;

⑨ 高級裝飾防火板臺面;

⑩ TRESAP(千思板);

? 理化貼面板;

4.實驗臺邊臺：

實驗臺也有多種臺面，配以轉角臺，使其能在有限的空間里發揮最大的功能;與吊柜的結合，既充分表現了實驗室的統一性，又充分增加了其實用性。鋼木結構邊實驗臺，加配多功能組合價，不僅可以充分利用空間，還可以利用邊臺自身結構，支撐實驗室吊柜，同時，可根據實驗研究的需要隨意更換。

5.實驗臺間距：

靠兩側墻布置的邊實驗臺之間的凈距不應小于1.50m。當靠一側墻改為布置排毒柜或實驗儀器設備時，其與另一側實驗室之間的額凈距不應小于1.80m。

由一個標準單元組成的常規實驗室，靠兩側墻布置的邊實驗臺與房間中間布置的島式或半島式中央實驗臺之間的凈距不用小于1.50m。

布置排毒柜或實驗儀器設備時，其與實驗臺之間的凈距不應小于1.80m，實驗臺的端部與走道墻之間的凈距不宜小于1.20m。



二、再來看看都需要哪些物品柜

通用實驗室的內墻上宜設置嵌墻式或掛墻式物品柜(架)。物品柜(架)底距地面不應小于1.20m。物品柜(架)應具有足夠的承載能力，并應與墻體牢固連接，物品柜(架)橫隔板的位置應上下可移動。

1. 藥品柜;

2. 樣品柜;

3. 危險品保管柜;

4. 玻璃器皿干燥和保管柜;

5. 更衣柜;

6. 氣瓶柜;



三、實驗室板凳

根據實驗需要，工作板凳可有鋼制和木制。為方便實驗和節約空間，通常用圓凳。圓凳若為鋼制還可調節高度，儀器實驗室可用帶滑輪的靠背椅，便于操作。



四、實驗室專用器皿車

實驗室專用器皿車，提高了物品存取的安全性和方便性，也使實驗操作更方便高效。



五、安全站

實驗室應根據需要設置安全站和應急裝置，如，洗眼器、沐浴器、滅火器、保護手套、防護衣服、吸附材料等。安全站設置的最佳位置是實驗室主入口，方便工作人員的使用和維護保養。有需要時，應考慮設置多個安全站以便工作人員使用。



六、樓梯與電梯

樓梯設計應符合國家現行法律法規的規定，并合理設計樓梯寬度。

科研實驗人員經常通行的樓梯，其踏步寬度不應小于0.28m，高度不應大于0.17m。

4層及以上的實驗室建筑宜設電梯。有條件的實驗室可根據自身工作需要設貨梯和客梯。



七、潔凈柜

潔凈柜又稱超凈工作臺，廣泛應用于生物、醫藥、衛生、電子、精密儀器、儀表等行業。可提供無菌、無塵的潔凈操作環境。



八、生物安全柜

生物安全柜分為三個等級：

一級：相當于帶過濾器的排毒柜功能，保護操作者和環境;

二級：同時保護操作者，環境和樣品，適用于生物安全1/2/3級樣品;

三級：同時保護操作者，環境和樣品，操作環境與外界環境完全隔離，帶有手套箱，全密閉式操作，適用于高危險性樣品的實驗操作。



九、排煙罩

目前，實驗室已基本淘汰只能水平旋轉和垂直平移的舊式排煙罩，而使用自由旋轉的萬向排煙罩。萬向排煙罩現有3種使用形式，即，吊于天花板上、安裝于墻壁上和安裝于桌面上。



十、通風柜

實驗室要具有一定的換氣次數，以保證室內揮發性有害物質及時排出室外，換氣次數與通風柜數量及每個通風柜換氣量有關，通常實驗室無人時換氣次數為5次/h-6次/h。



十一、天平臺

實驗室里常用的天平大多為臺式。分析天平可以設在穩固的固定防振工作臺上，高精度機械分析天平的天平臺對防振的要求較高。



十二、特殊儀器工作臺

放置儀器設備使用的工作臺一般要求平穩堅固，有承重要求或隔熱要求。市售的工作臺有鋼制，有高級裝飾板、不銹鋼臺面，有承重300kg，500kg，800kg不等，只要滿足功能需要即可選用。



十三、實驗室標識設計

實驗室標識在實驗室質量管理過程中主要有如下作用：實驗室功能或區域管理、指引、警示或禁止提示、標識或說明等，應符合GB2894-2008《安全標志及其使用導則》中的規定。主要包括：

※功能或區域標識。

將辦公室和各類實驗室檢測區、服務功能區等功能區域分開，以方便管理。

實驗室樓層標識，具有實驗室區域管理及指引作用。

※房間標識。

※生物危險標識。

生物安全標志的使用，在二級以上的生物防護實驗室的人口明顯位置處必須貼有生物危險標志，并加以標明。

※放射性物品警告標識。

在生產、使用、貯存、運輸放射性物質的場所、運輸工具、包裝容器、含有放射性物質的設備及裝置，都必須使用放射性警告標識。

※危險有毒警示標識。

※安全警告標識。



十四、實驗室配套設備

1. 滴水架

試管等實驗器皿清洗后可導致于滴水架上晾干后保存。

2. 水槽及龍頭等

(1) 水槽

實驗室用水槽除需符合實驗室實驗用品材料方面的特殊要求，如，耐酸、堿、腐蝕之外，還應便于清洗、安裝和更換。實驗用水槽分為一體成型，即，在生產時與實驗臺面板一次壓制成型，特點是無縫、便于清洗。還有一種是與實驗臺分開之后組裝在一起的，有縫隙，廢液容易滲入縫隙中。制作材料有PP塑料、陶瓷、水泥和環氧樹脂等。

(2) 龍頭

根據實驗室的特殊需求，應配置氣體龍頭和水龍頭，要求：堅固耐用，便于連接氣體管和水管，因此，龍頭口處與傳統龍頭有所區別，如，雛形龍頭，且做了防滑處理。龍頭有單聯(或稱為單口)、雙聯、三聯、四聯幾種，材料可為鋼制、銅制等。

(3) 沖淋設備

當實驗過程中發生意外，實驗人員遭到化學品噴濺時，應使用實驗室沖淋設備作初步的緊急處理，保護實驗室人員的安全。

(4) 五金件

實驗室家具的五金件，如，抽屜滑軌、拉手、門鉸鏈等確保了實驗室家具的可靠性、耐用性。寫留言
